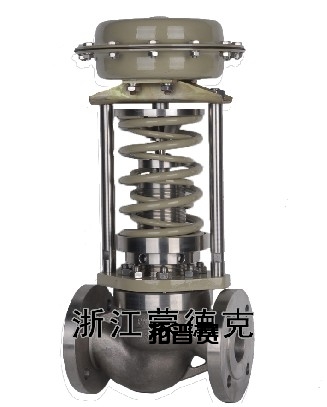

产品名称：400系列自力式压力调节阀

-概要-

MDK-400系列自力式压力调节阀采用外取压结构，能依靠介质自身的压力变化达到自动调节和稳定压力的目的，具有结构简单、动作可靠等特点。采用波纹管平衡型阀芯结构，具有不平衡力小、动作灵敏，广泛应用于各类低粘度液体、气体及饱和蒸汽场合，是一种应用于无气与无电场合的节能型产品；

该系列调节阀分为控制阀前(K型)和控制阀后(B型)两种。

-技术参数和性能-

型式	流体压力平衡型阀芯
公称通径	20～400 mm(3/4"～16")
阀芯型式	单(双)密封面平衡式、波纹管平衡型、活塞平衡型
流量特性	快开、修正线性
公称压力	PN 1.6,2.5,4.0,6.3,10.0 MPa ANSI Class 150,300,600 lb; JIS 10K,20K,30K,40K
连接方式	法兰式(RF FM凹面 RTJ) 螺纹式焊接式【承插焊SW(DN≤50) 对接焊BW(DN≥65)】
法兰标准	GB/T9113-2000 HG20592-97(HG/T20592-2009) JB/T79-94 ANSI B16.5
法兰端面距	GB/T12221-2005
阀体材质	WCB CF8 CF8M CF3 CF3M
阀内件材质	0Cr18Ni9(304);0Cr17Ni12Mo2(316) 00Cr17Ni14Mo2(316L) 以上+R.TFE(改性聚四氟乙烯) 以上+Stellite(堆焊司钛莱合金)
上阀盖型式	400系列标准型 -30～250℃ 401系列中温型 ≤350℃
结构形式	400P系列自力式压力单座调节阀 400G系列自力式压力笼式单座调节阀 400M系列自力式压力套筒双座调节阀 400N系列自力式压力双座调节阀 400D系列自力式多级压降式调节阀
填料	聚四氟乙烯V型填料改性聚四氟乙烯填料柔性石墨填料
其他	1、当阀门为金属硬密封且阀座泄漏率要达到Ⅴ级时，请在合同中注明。

订货须知

订货时请用户提供以下资料：
