-概要-

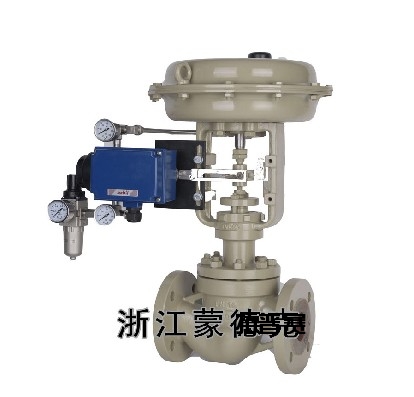

MDK-100系列单座调节阀有100P系列顶部导向型和100M系列套筒导向型两种结构，该系列阀门阀体结构紧凑、体积小、结构简单，流体通道呈S流线型，具有压降损失小，流量大，可调范围宽；流量特性曲线精度高，阀芯导向面积大，抗振性好，是一种能适应多种苛刻工况条件的调节阀；

该系列调节阀很容易制成波纹管密封型、蒸汽夹套型、加长型上阀盖等特殊结构。

-技术参数和性能-

型式	不平衡型阀芯
公称通径	15～200 mm(1/2"～8")
阀芯型式	柱塞形
流量特性	等百分比、线性、开关
公称压力	PN 1.6,2.5,4.0,6.3,10.0 MPa ANSI Class 150,300,600 lb; JIS 10K,20K,30K,40K
连接方式	法兰式(RF FM凹面 RTJ) 螺纹式焊接式【承插焊SW(DN≤50) 对接焊BW(DN≥65)】
法兰标准	GB/T9113-2000 HG20592-97(HG/T20592-2009) JB/T79-94 ANSI B16.5
法兰端面距	GB/T12221-2005
阀体及阀盖材质	WCB WC6 LCB CF8 CF8M CF3 CF3M 哈氏C
阀内件材质	0Cr18Ni9(304);0Cr17Ni12Mo2(316) 00Cr17Ni14Mo2(316L) 以上+R.TFE(改性聚四氟乙烯) 以上+Stellite(堆焊司钛莱合金)
上阀盖型式	100系列标准型 -30～200℃ 101系列散热型 -60～560℃ 102系列低温型 -196～-45℃ 103系列蒸汽夹套保温型 104系列波纹管密封型
结构形式	100P系列顶部导向型单座调节阀 100M系列套筒导向型单座调节阀
填料	聚四氟乙烯V型填料改性聚四氟乙烯填料柔性石墨填料
其他	1、当阀门为金属硬密封且阀座泄漏率要达到Ⅴ级时，请在合同中注明； 2、若阀门可能发生空化气蚀，建议选用套筒调节阀； 3、若阀门可能发生闪蒸，建议选用缩腔型，阀芯及阀座堆焊硬质合金。

订货须知

订货时请用户提供以下资料：
